阳离子效应指电解质阳离子通过界面场、溶剂化和吸附等身分变嫌材料名义反映活动的表象。

什么是阳离子效应？

在电化学、催化和胶体界面商议中，阳离子常被写入电解质配方，举例 LiClO4、KOH、CsHCO3。从化学计量角度看，它们似乎不插足总反映式；但在的确界面上，Li+、Na+、K+、Cs+并不是旁不雅离子。它们会连结在带负电的电极或带电毛病隔邻，变嫌双电层电场、局域水结构、反映物浓度、中间体能量和质子传递旅途，最终使并吞种催化剂在不同碱金属盐中走漏出不同活性、选用性和沉稳性。

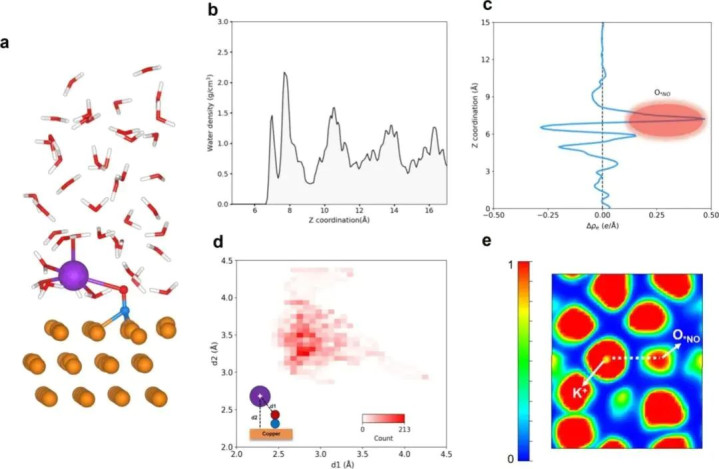

图1：双电层中阳离子、水分子与界面电场共同组成电催化微环境，证据阳离子效应率先发生在纳米级界面层。 DOI：10.1038/s41467-025-56966-9。

阳离子效应的中枢是“界面微环境终结”。并吞块 Cu 电极进行 CO2复原反映时，电解质从 LiHCO3换成 KHCO3或 CsHCO3，C2+家具比例、CO 散失度和肇始电位时时会变嫌；并吞 Pt 或 Ni 基名义进行碱性析氢反映时，LiOH、NaOH、KOH 中的电流密度也可能不同。这类互异不可只用催化剂本征结构讲明，而必须把阳离子、阴离子、水、反映物和电极共同组成的纳米级界面纳入分析。

因此，阳离子效应不是单一机制，而是一组耦合效应的总称。它包括静电屏蔽变成的电势散布变化，溶剂化壳层带来的水分子取向变化，内亥姆霍兹层中的特异吸附或弱配位，阳离子对 CO2•−、COOH*、OCCO*、OH*等极性中间体的沉稳化，以及高电流密度下因离子挪动善良冲耗尽引起的局域 pH 变嫌。阳离子效应的强弱取决于离子半径、水合能、浓度、电极电位、名义电荷密度和反映速度。

阳离子效应从何而来？

第一着手是双电层电场。带电电极名义会勾引反号离子并扼杀同号离子，形成细致层和扩散层。电场不单影响离子排布，也会作用于具有偶极矩或极化率的吸附中间体，使反映解放能发生偏移。双电层的特征模范常用德拜长度暗意：

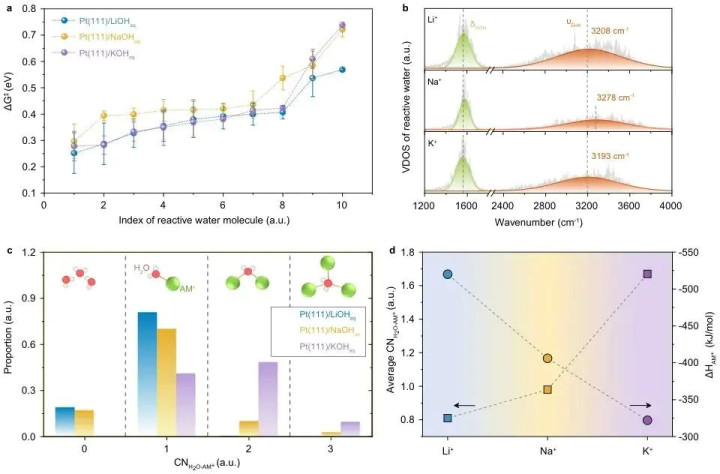

图2：不同阳离子与电解质环境会变嫌界面反映旅途和中间体沉稳性，是贯串阳离子效应的枢纽推行依据。 DOI：10.1002/anie.202505022。

κ−1= (εrε0kBT / 2NAe2I)1/2

式中，κ−1为德拜长度，εr为溶剂相对介电常数，ε0为真空介电常数，kB为玻尔兹曼常数，T 为温度，NA为阿伏伽德罗常数，e 为元电荷，I 为离子强度。在 25 ℃水溶液中，1 mol·L−1一价电解质的 κ−1约为 0.3 nm，0.1 mol·L−1时约为 1 nm。这证据反映真确感受到的是亚纳米到纳米模范的强电场，而不是宏不雅溶液平均环境。

第二着手是溶剂化壳层。Li+半径小、电荷密度高，水合强；Cs+半径大、水合弱。典型水合解放能约为 Li+−520 kJ·mol−1、Na+−406 kJ·mol−1、K+−322 kJ·mol−1、Cs+−263 kJ·mol−1。强水合阳离子更倾向保留完好水合壳层，难以累积带电名义；弱水合阳离子更容易部分脱溶剂并插足细致层。由此，Cs+常比 Li+更能增强界面电场和极性中间体沉稳化，但这种趋势会受电位、名义晶面和阴离子共同调制。

第三着手是界面水和特异吸附。阳离子周围的水分子取向与氢键累积会影响水解离、质子供给和 OH−挪动。在碱性 HER 中，反映物时时不是 H+而是 H2O，Volmer 步波及水分子断裂；不同阳离子调控的水结构会变嫌水解离势垒。部分阳离子还可能与名义氧、羟基、毛病位或吸附的碳氧中间体形成弱配位，使名义散失度与反映旅途发生变化。

阳离子效应奈何变嫌反映？

阳离子对反映热力学的影响可用界面电场修正吸附解放能来详尽：

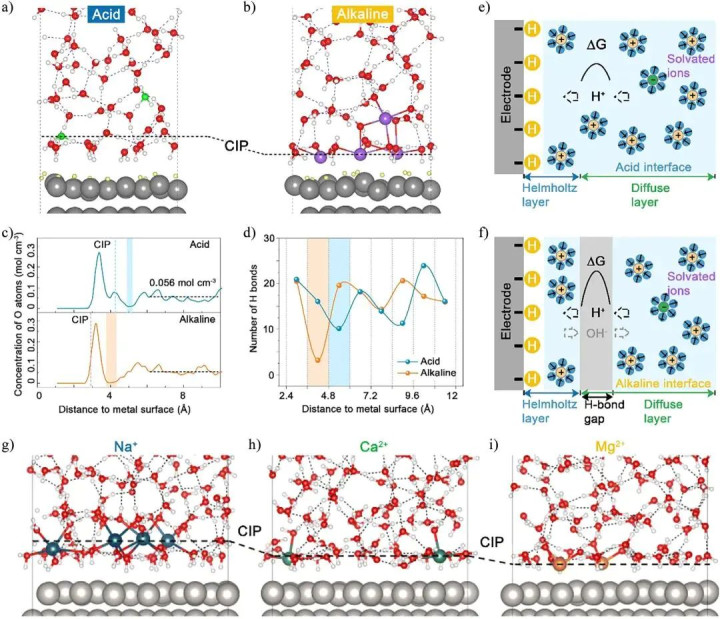

图3：界面水氢键累积和吸附氢位置会影响电催化反映速度，体现阳离子效应与水结构调控的耦合讨论。 DOI：10.1021/jacs.4c08256。

ΔGieff= ΔGi0− μiE − 1/2αiE2+ ΔGsolv+ ΔGcat

式中，ΔGieff为中间体 i 在的确界面中的有用解放能，ΔGi0为无界面修正的基准解放能，μi为偶极矩，E 为局域电场强度，澳门在线(赌钱)娱乐网αi为极化率，ΔGsolv为溶剂化修正，ΔGcat为阳离子配位或静电沉稳化孝顺。该抒发式标明，带有较大偶极矩或可极化性的中间体对阳离子效应更明锐。举例 CO2•−、COOH*和 OCCO*具有明显电荷分离特征，容易被界面阳离子沉稳。

在 CO2RR 中，Cu 名义常不雅察到碱金属阳离子从 Li+到 Cs+会促进 CO 生成或 C–C 偶联，原因包括三点：较弱水合的大阳离子更接近电极，增强局域电场；阳离子可沉稳带负电或强偶极的 CO2活化态；高散失 CO*条目下，阳离子变嫌界面水和 H+/H2O供给，影响 CH4、C2H4、酒精等旅途竞争。有商议在 −0.8 至 −1.2 V vs RHE 区间、10 至 300 mA·cm−2电流密度领域内发现，更大阳离子常进步乙烯法拉第成果，但在传质受限或盐析明显时趋势可能回转。

在 HER 中，酸性体系主要受质子活度和金属–氢键强度终结，阳离子效应相对较弱；碱性体系中，M–H*生成前需要水解离，阳离子调控界面水取向后会显耀变嫌 Volmer 步。部分 Pt、NiMo、NiFe 或过渡金属硫化物商议显露，在调换 pH 和离子强度下，KOH 中的肇始过电位可能比 LiOH 低数十毫伏。ORR 中，阳离子可变嫌 O2扩散、O2*、OOH*、OH*吸附以及 Pt 名义氧化物形成，从而影响半波电位和过氧化氢产率。

阳离子还知道过局域 pH 变嫌能源学。在高电流密度 CO2RR 或 HER 中，OH−生成、HCO3−缓冲和 CO2耗尽会使电极隔邻 pH 高于体相。局域 pH 可用类似讨论姿色：

pHlocal= pHbulk+ log(aOH，local/aOH，bulk)

式中，pHlocal和 pHbulk分别为界面与体相 pH，aOH，local和 aOH，bulk为界面与体相 OH−活度。阳离子挪动数、扩散扫数和水合结构会影响 OH−排布，因此变嫌局域 pH 与反映物浓度。由此，阳离子效应同期包含热力学沉稳化和传质耦合，并非仅仅一项吸附能修正。

阳离子效应奈何考证？

考证阳离子效应的第一原则是终结变量。比拟 Li+、Na+、K+、Rb+、Cs+时，应尽量保合手阴离子、pH、离子强度、缓冲容量、温度、搅动或流速、电极或者度和 iR 赔偿一致。若只替换阳离子而同期变嫌 pH 或阴离子，则不雅察到的互异可能来自缓冲智商或特异阴离子吸附，而不一定是阳离子自身。常用推行包括线性扫描伏安、恒电位电解、法拉第成果分析、Tafel 斜率、反映级数和电化学阻抗谱。

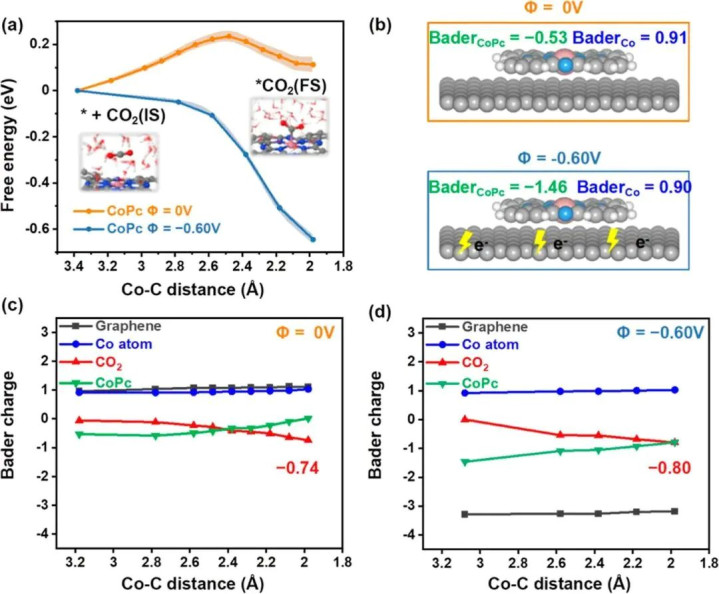

图4：CO2复原中，电位和阳离子环境共同影响钴酞菁催化剂的反映中间体与家具散布。 DOI：10.1021/acscatal.3c05089。

第二类凭证来自原位和操作表征。原位红外可追踪 CO*、COOH*、HCO3−和界面水振动峰位置，峰位随阳离子变嫌而出动，证据局域电场或氢键环境发生变化。名义增强拉曼可不雅察 M–OH、M–O、CO 拉伸振动和水结构变化。原位 X 射线经受可判断阳离子是否与氧化物名义或毛病位发生配位。扫描电化学显微镜和荧光 pH 探针可给出局域 pH 梯度，匡助分离电场沉稳化与传质指点效应。

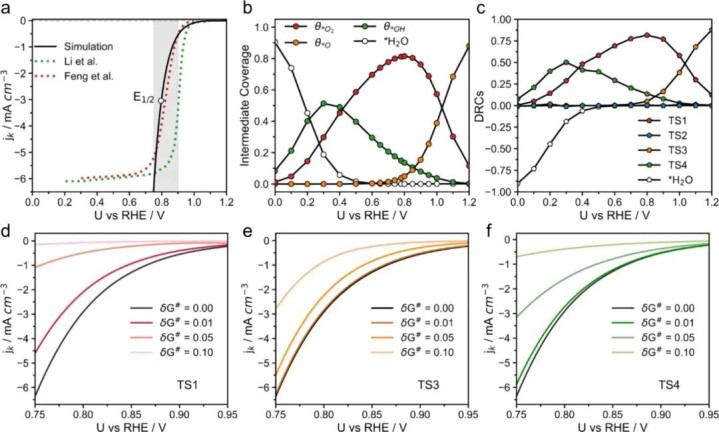

图5：单原子催化剂 ORR 商议中，不同电位下的速控门径变化教唆界面离子和电场会参与重塑反映能源学。 DOI：10.1021/jacs.4c16098。

第三类凭证来自 DFT 与分子能源学。传统真空 DFT 只谋略清洁名义吸附能，时时低估阳离子作用；更合理的活动是在谋略模子中加入显式水层、阳离子、恒电位界限或外加电场。以 Cu(100) 上 CO2RR 为例，加入 K+或 Cs+后，OCCO*形成能可能镌汰 0.1 至 0.3 eV，C–C 偶联势垒下落，谋略终结与乙烯选用性进步相吻合。分子能源学还能给出阳离子到电极的距闹翻布、水偶极取向和氢键寿命，从结构层面讲明推行趋势。

综合判断时，应幸免把“阳离子越大越好”视为普适论断。大阳离子插足细致层更容易，但也可能镌汰 CO2熔化度、增强盐析、变嫌粘度或诱发千里积；小阳离子虽水合强，却可能通过强水累积促进某些水参与反映。阳离子效应的可靠论断应来自电化学性能、界面谱学、局域环境测量和表面谋略的交叉印证。关于材料计议而言澳门在线赌钱娱乐网入口，阳离子不应被浅薄视为布景盐，而应被动作调控电催化微环境的“软配体”和“场调控单位”。
